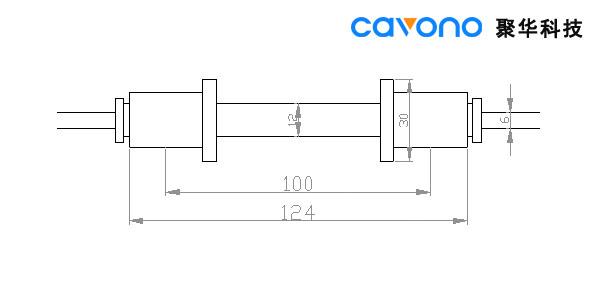

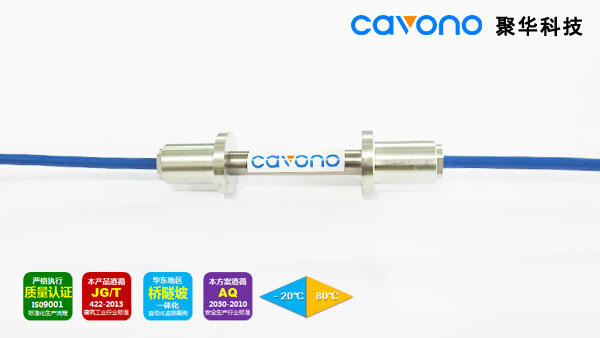

JH-FGS-A1光纖光柵埋入式應變計 概述 JH-FGS-A1光纖光柵埋入式標準型應變計主要用于混凝土、鋼筋混凝土或可塑性材料如基礎、樁基、橋梁、隧道、襯砌等內部應變測量，以便于長期觀測器結構應力應變的變化并進行狀態分析。 JH-FGS-A1采用特有的彈性梁結構，具有較高的測量分辨率和測量精度，其內部敏感元件，無電源、本質安全、不受電磁干擾及雷擊損傷，且可通過光纖進行長距離傳輸（30km）。 現場安裝時先將傳感器固定在鋼筋籠或其他支護結構上，然后在進行澆筑。 產品符合國家建筑工業行業標準JG/T 422-2013。 產品特點 • 安裝方便，適合進行長期監測，尤其適用于混凝土箱梁、其他混凝土澆筑結構； • 單光柵，適用于環境溫度變化小的工程，占用波長帶寬資源少，批量實用性高，節省項目整體成本； • 尾纖采用PU披覆鎧裝光纜，具有優異的耐溫性能和耐腐蝕、耐老化性能，適應長期野外存活環境； • 穩定性好、可靠性高。 技術參數 項目 參數值 量程（με） ±2000（超大量程可定制） 精度（με） 1%F.S. 分辨率（με） 0.1% F.S. 光柵數量 1（缺省不帶溫度補償光柵，可定制帶溫補光柵） 光柵中心波長 1528~1563 反射率 ≥85% 工作溫度范圍（℃） -30~85 尺寸 Φ22x130 尾纖 耐腐蝕PU披覆鎧裝光纜，兩端各1.5m，可定制 連接方式 熔接或FC/APC接頭 安裝方式 焊接/粘接/螺栓固定 產品尺寸
