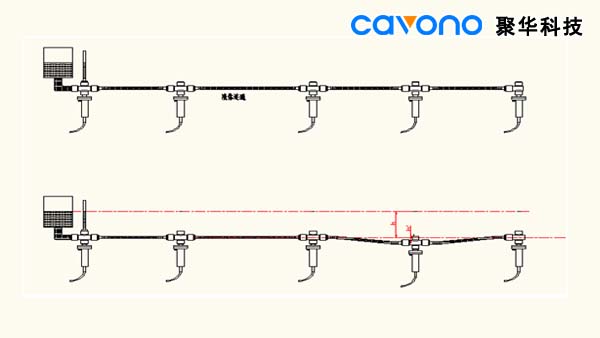

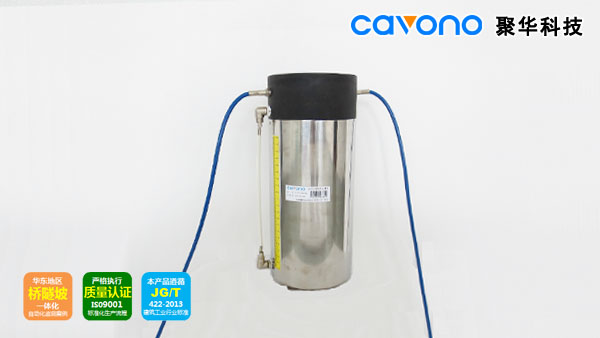

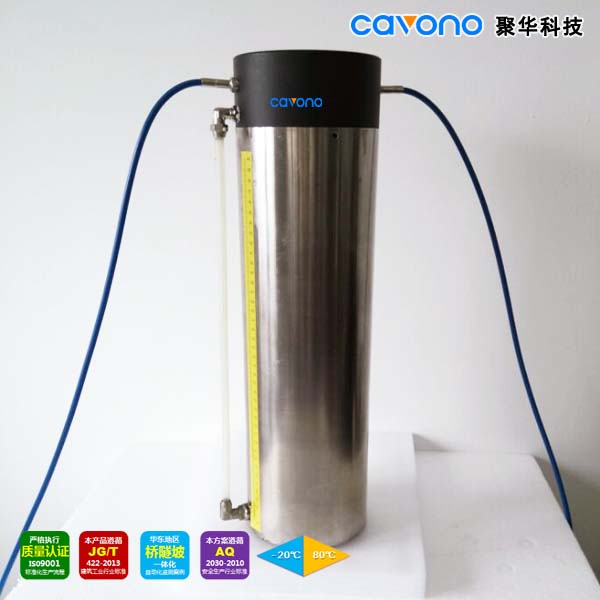

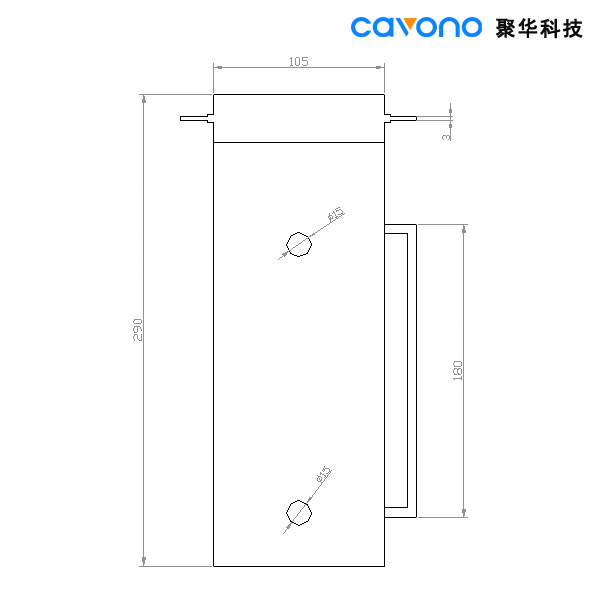

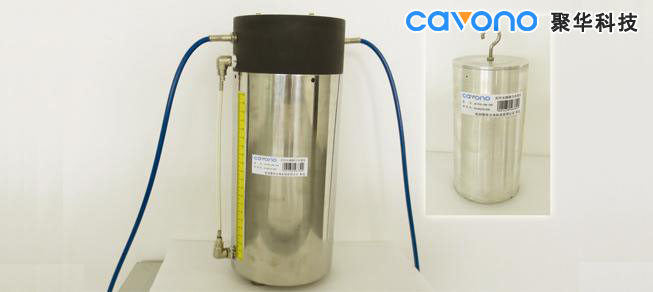

JH-FGD-C2 光纖光柵靜力水準儀 概述 JH-FGD-C2光纖光柵高精度型靜力水準儀用于監測多點相對沉降量，即各測點的垂直位移相對于基準點的變化，以此精準計算各測點的相對沉降量。該傳感器主要用于鐵路、地鐵、路基沉降、隧道沉降、大壩及各種結構沉降的高精度實時監測，也可用于橋梁擾度和其他結構垂直變形的監測。 JH-FGD-C2傳感器系統由多只同型號傳感器組成，儲液罐之間由通氣管和通液管相連通，基準點置于一個穩定的水平基點，其他置于標高大致相同的不同位置，當其他儲液罐相對于基準點發生升降時，將引起基準點液面的上升或下降。通過測量傳感器液位變化，來計算各測點相對水平基點的升降變化。 產品特點 • 抗震性好，輕質浮筒，受震影響??； • 本質安全，不受電磁干擾、抗腐蝕、抗污染、抗雷擊能力強。 技術參數 項目 參數值 量程 100，200，400 精度 1%F.S. 分辨率 0.1% F.S. 光柵數量 2 光柵中心波長 1528~1563 反射率 ≥80% 工作溫度范圍（℃） -10~80 尺寸 Φ133X330，Φ133X430 連接方式 熔接、防水型FC/APC接頭 安裝方式 機械固定 工作原理 不均勻沉降監測工作原理 產品尺寸 產品外觀 JH-FGD-C2 光纖光柵靜力水準儀（100mm量程） JH-FGD-C2 光纖光柵靜力水準儀（大量程）
