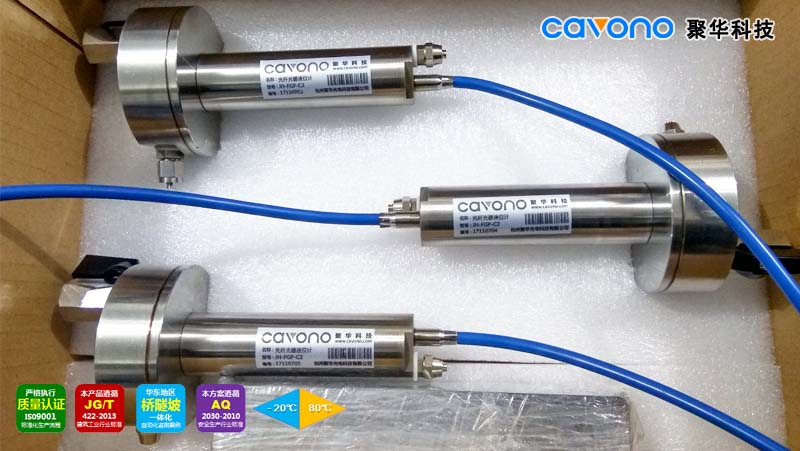

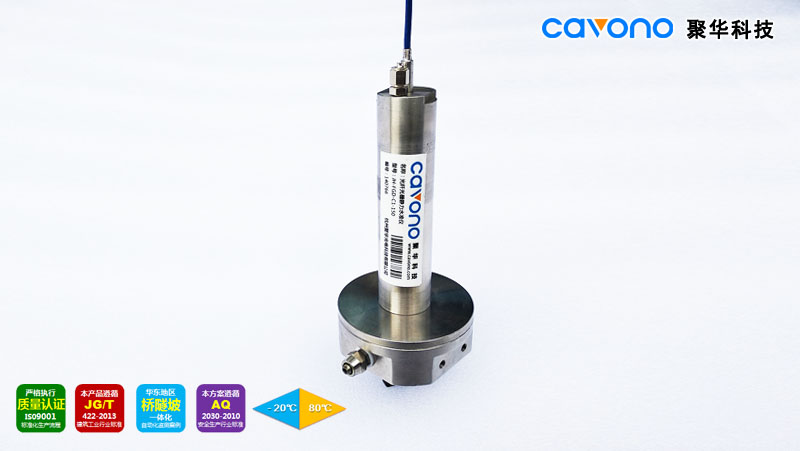

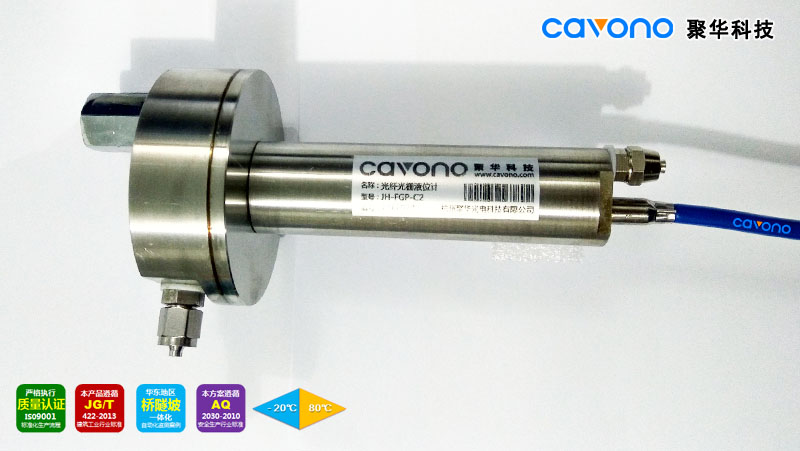

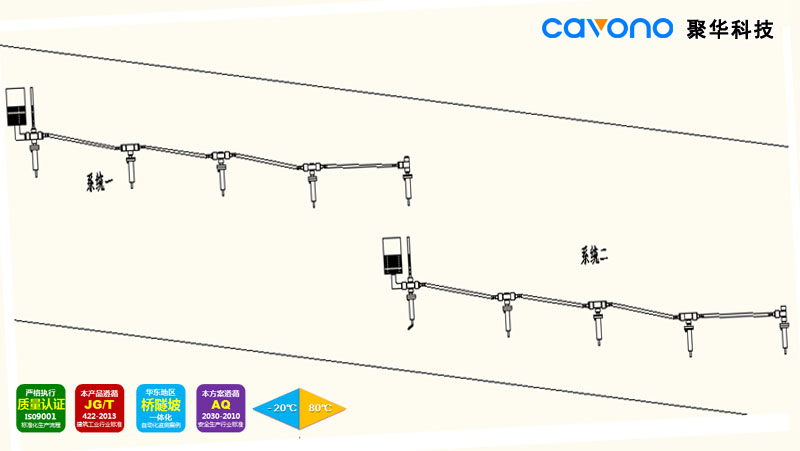

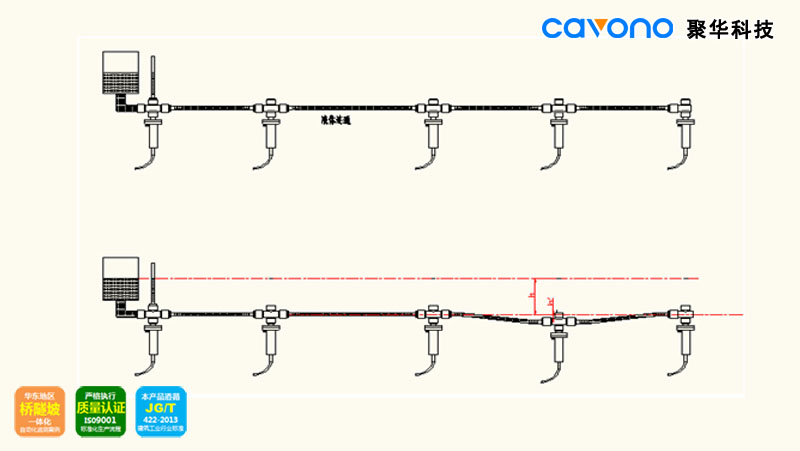

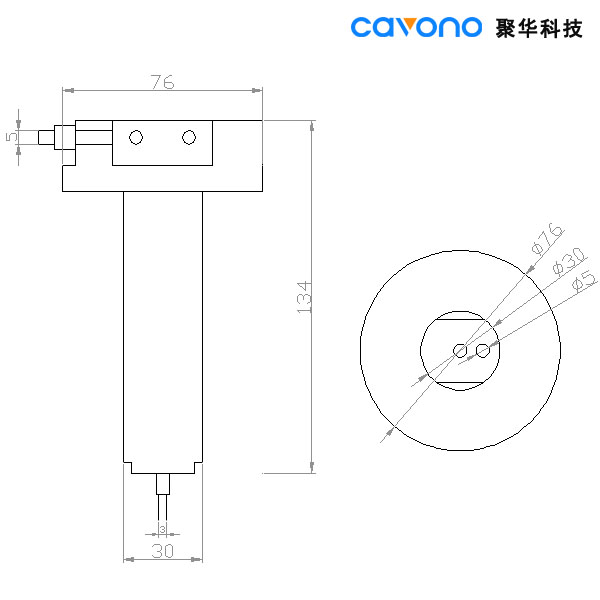

JH-FGP-C2 光纖光柵液位計（沉降、擾度） 概述 JH-FGP-C2光纖光柵液位計II適用于各種液體液面高度的精確測量、連通管方法測量撓度和沉降測量，可監測，可監測到0.1mm的液位變化。該傳感器應用于高鐵地鐵路基沉降、隧道沉降的實時在線監測。 JH-FGP-C2傳感器采用光纖無電探測技術，在結構設計上采用獨有的壓力彈性元件作為傳感基底，防水防潮、具有長期可靠性好等特點。 液壓擾度（沉降）監測系統由多只JH-FGP-C2傳感器組成，該系統通過密閉通液管連接，一端接儲液罐，儲液罐用于解決環境溫度變化對通液管液體縮脹影響，當傳感器垂直位移發生變化，通過測量傳感器的液壓來獲取該監測點的垂直擾度。該監測系統與靜力水準儀擾度監測相比，具有精度高、穩定性好、施工簡單、工程適用性強的特點。 產品特點 • 防水防潮、對電磁干擾不敏感，長期可靠； • 在惡劣環境下性能優越，抗機械疲勞； • 本質安全，抗腐蝕、抗污染、抗雷擊能力強； • 內部光纖應變?cè)捎媒饘倩庋b，長期零點穩定、溫度漂移微小、焊接操作簡便、動態特性良好； • 尾纖采用耐腐蝕PU披覆鎧裝光纜，具有優異耐溫性能和耐腐蝕、耐老化性能，適應長期野外環境； • 布置簡單，可與其他類型光纖光柵傳感器混合使用。 技術參數 項目 參數值 量程 100,200,500,1000（可定制） 精度 0.5%F.S. 分辨率 0.1% F.S. 光柵數量 2 光柵中心波長(nm) 1528~1563 反射率 ≥80% 工作溫度范圍（℃） -10~60 尺寸 Φ76X135 連接方式 熔接、防水型FC/APC接頭 安裝方式 機械固定 工作原理 基于JH-FGP-C2光纖光柵液位計的不均勻沉降監測原理 多個不同高程區段轉點設計原理 產品尺寸 產品外觀 JH-FGP-C2 光纖光柵液位計（沉降監測、100mm量程） JH-FGP-C2 光纖光柵液位計（沉降監測、500mm量程）
