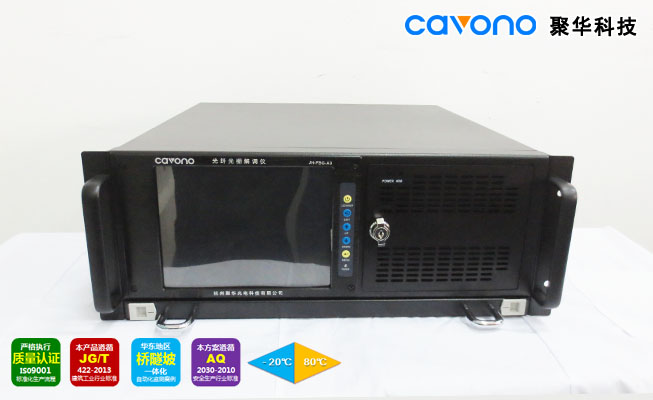

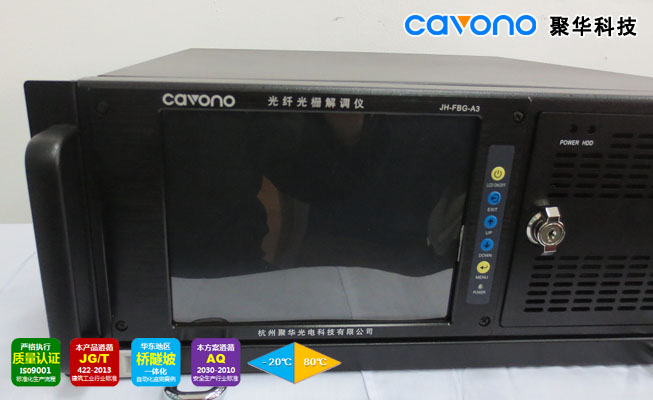

JH-FBG-A3 高速光纖光柵解調儀 概述 JH-FBG-A3高速高精度光纖光柵解調儀是CAVONO研制的用于測量高頻率物理量變化的新一代高性能波長信號解調儀器，可用于光纖光柵動態信號解調，如溫度、應變、壓力、加速度、位移和多分量動態力、動態荷載的高靈敏度、多路高速同步測量，與國內外不同廠商的光纖光柵傳感器均具有良好的兼容性。 JH-FBG-A3高速高精度光纖光柵解調儀采用光纖光柵節點作為分布測量點，其有很高的環境適應性、穩定性、測量重復精度及測量容量可擴展性。單通道采樣速率可達3000Hz。 JH-FBG-A3高速高精度光纖光柵解調儀基于波長可調諧掃描激光器技術原理，由多片F(xiàn)PGA級聯構成高速并行總線式實時處理陣列，數據處理能力達到10Gbit/s。 JH-FBG-A3光纖光柵解調儀內置在線校準波長參考模塊，出廠后無需校準，在工作溫度范圍內可保證±1pm的長期測量精度。 JH-FBG-A3光纖光柵解調儀具有1/4/8/16/24/32等規格的光纖傳感通道數量。 JH-FBG-A3光纖光柵解調儀適用于溫度、應變、壓力、位移、加速度等各種類型光纖光柵傳感器的高速、同步、高精度數據采集，與國內外不同廠商的光纖光柵傳感器具有良好的兼容性。 JH-FBG-A3光纖光柵解調儀尤其適用于高速公路一鐵路（如車輛高速動態稱重）、船艦、航空航天、大型引擎、各種工程、石油化工、消防等領域的結構應變、溫度、壓力、振動等的高速動態實時監測。 應用領域 • 橋梁、大壩、隧道、建筑等土木工程結構振動監測； • 高速公路動態稱重； • 輸變電設備在線溫度監測； • 設備振動測試； • 動態溫度、壓力、應變等參量測試； • 光纖光柵信號高精度、動態解調； • 光電器件測試； • 光譜探測。 產品特點 • 支持單通道3000Hz采集頻率； • 1pm分辨率，>50dB的動態探測范圍； • 1~16通道容量可平滑擴展； • 兼容國內和國外廠商的同類光纖光柵傳感器。 • 使用靈活，適合于應變、溫度、加速度等多種測量，在一根光纖上可以接入多個傳感器 • 優秀的熱穩定性及長期穩定性； • 內置單板機，彩色顯示； • 標準以太網接口使數據通信容易，便于TCP/IP遠程控制； • 可選蓄電池為解調器供電； • 內置絕對波長參考，不需要外部波長校準； • 支持CAVONO所有光纖光柵類型傳感器，兼容國內和國外廠商的同類光纖光柵傳感器； • 內置絕對波長參考，不需要外部波長校準； • 配套軟件功能強大，對外接口易擴展，滿足不同系統定制化開發要求。   技術參數 項目 參數值 光通道數 1/4/8/16 每通道測點數 30，推薦測點數：20 同步采樣頻率 3000Hz（異步采樣，單通道頻率3000Hz設定） 波長測量范圍 1525nm~1565nm（1510nm~1590nm可定制） FBG帶寬 ≤0.3nm 動態范圍 ≥40dB 波長分辨率 1pm 接入光柵要求 切趾，反射率﹥90%，帶寬﹤0.25nm 波長重復性 1~2pm 波長精度 ±1pm 應變測量精度 ±2με 加速度分辨率 0.01%F.S. 溫度分辨率 0.01℃（典型值） 應變分辨率 0.1με（典型值） 分測溫精度 ±0.2℃（典型值） 工作溫度范圍 -10℃ ~ +50℃ 存儲溫度 -40℃ ~ +60℃ 遠程監測能力 50km；不考慮額外損耗 電源 AC220V/DC9-36V 功耗 100W 光學接口 FC/APC 計算機接口 10/100M以太網 顯示方式 8.4寸工業級液晶顯示屏 軟件 適用于Windows XP及以上的操作系統，支持光譜顯示、波長測量、物理量計算等多種工作模式，支持?jǐn)?shù)據、曲線等顯示方式和可設定時間間隔的數據存儲功能。具備設備在線自診斷功能。 二次開發接口 提供標準API接口方便二次開發和應用集成，可按用戶要求的通訊規約提供相應的接口通信軟件 外形尺寸 標準19英寸4U機箱482*490*177(mm) 設備外觀 JH-FBG-A3 高速光纖光柵解調儀（8通道） JH-FBG-A3 高速光纖光柵解調儀（8通道）
