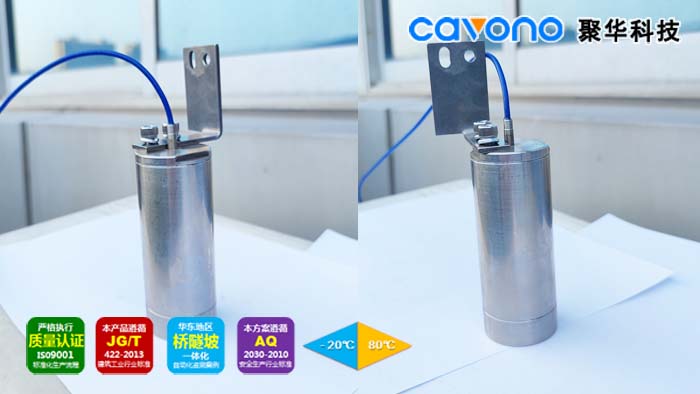

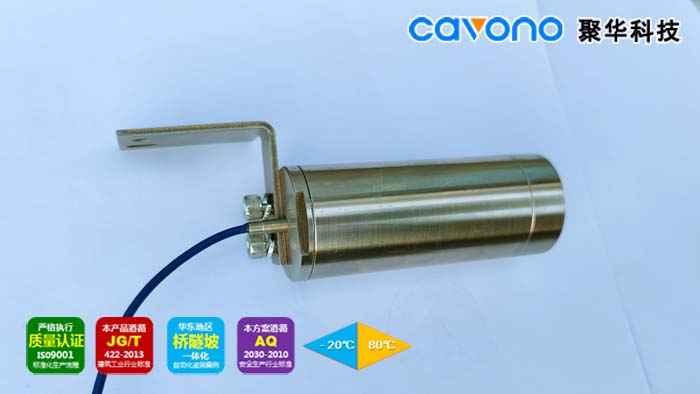

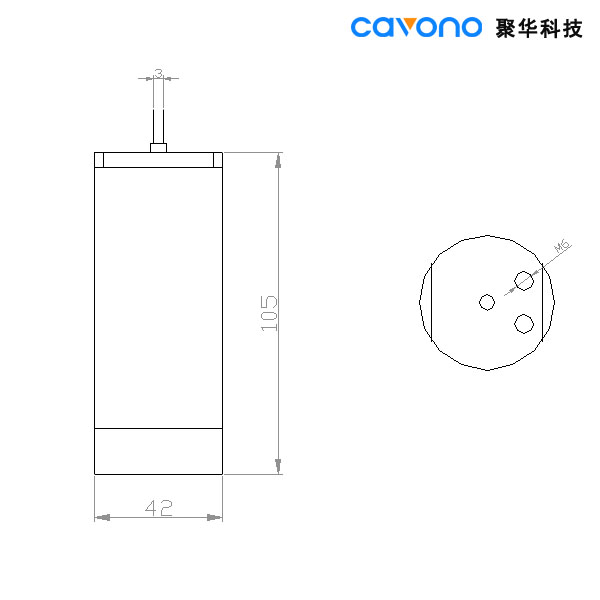

JH-FGH-A1光纖光柵傾斜儀 概述 JH-FGH-A1光纖光柵傾斜儀根據巖（土）體深部位移變形特點而開發的一款高精度傾角儀，該傳感器用于混凝土壩側向變形的監測；斜坡和人工邊坡滑移面位置和變形方向的確定；基坑開挖、大型洞室邊墻、豎井、隧道、坑道及地下工程周邊地區穩定性監測；滑坡深部位移監測；碼頭、橋基、橋臺、擋土墻等斜度監測。 JH-FGH-A1傳感器采用CAVONO工業級設計，應變結構設計上減小了溫度靈敏系數，在傳感器內部設計有溫度補償功能的光纖光柵應變傳感芯片，具有準確的溫度補償功能，測量精度不受環境溫度影響。 產品符合國家建筑工業行業標準JG/T 422-2013。 產品特點 • 小型化設計，傳感器直徑只有3mm； • 安裝方便，既可進行長期監測，又可在短期監測，能重復使用； • 雙光柵，具有優良的溫度補償功能，非常適用于野外各種復雜的工程監測環境； • 尾纖采用PU披覆鎧裝光纜，具有優異的耐溫性能和耐腐蝕、耐老化性能，適應長期野外存活環境； • 穩定性好、可靠性高。 技術參數 項目 參數值 量程（°） ±10 精度 1%F.S. 分辨率 0.1% F.S. 光柵數量 2 光柵中心波長 1528~1563 反射率 ≥80% 工作溫度范圍（℃） -30~80 尺寸 Φ42X105 尾纖 耐腐蝕PU披覆鎧裝，兩端各1.5m，可定制 連接方式 熔接、防水型FC/APC接頭 安裝方式 機械固定 產品外觀 JH-FGH-A1光纖光柵傾角儀 產品尺寸
